チョコ停の原因が分からない現場へ｜カメラで停止前後を見える化する方法

「また止まった。でも、なぜ止まったのかが分からない。」製造現場では、こんな経験が少なくありません。

設備は数十秒から数分で復旧し、ラインはすぐに動き出す。そのため、一見すると大きな問題には見えません。しかし、同じ停止が何度も繰り返されると、生産性や稼働率にじわじわと影響していきます。こうした短時間停止は、一般にチョコ停と呼ばれます。厄介なのは、停止時間が短いぶん復旧が優先され、「なぜ止まったのか」が曖昧なまま終わりやすいことです。

この記事は、次のような現場に向けた内容です。
・原因不明のチョコ停が繰り返し発生している
・PLCアラーム履歴はあるが、現場で何が起きたか分からない
・常時録画の映像はあるが、確認に時間がかかっている
・設備改造をできるだけ避けて、カメラ連携を始めたい

原因不明のチョコ停や設備停止が繰り返し発生している現場では、PLCアラーム履歴だけでは原因を特定しきれないことがあります。ライン停止の原因を正確に把握するには、停止前後に現場で何が起きていたのかを確認できる情報が必要です。

この記事では、チョコ停がなぜ原因究明しにくいのか、そしてカメラをどう活用すれば改善につながるのかを、現場目線で分かりやすく解説します。
「カメラを置けば解決する」とは限らない理由も含めて、導入前に知っておきたいポイントを整理します。

1.チョコ停とは？設備停止・ドカ停との違いを解説

チョコ停の定義と典型的な発生パターン

チョコ停とは、製造設備が数秒から数分程度停止した後、自然に復旧する短時間停止のことを指し、JIS Z 8141:2022では「小故障」として定義されています。
たとえば、センサーの一時的な誤検知、ワークの位置ズレ、ワーク詰まり、搬送不良、部品の引っかかり、安全エリアへの一時的な立ち入りなどが典型例です。このような停止は、1回あたりの時間が短いため、「大した問題ではない」と見過ごされがちです。しかし、日に何度も発生すると、累積によるロスは決して小さくありません。
なお、「ドカ停」や「チョコ停」は、製造現場で広く使われている通称です。

ドカ停との違い——なぜチョコ停のほうが厄介なのか

チョコ停と対比されるのが、設備故障などで長時間ラインが止まるドカ停です。ドカ停は重大トラブルとして認識されやすく、原因分析も行われます。
一方でチョコ停は、以下の特徴があります。

✓ 1回の停止時間が短い

✓「よくあること」として流されやすい

✓ 損失が積み上がっても見えにくい

つまり、チョコ停とは大きな故障ではないにもかかわらず、現場の生産性を継続的に蝕んでいく停止です。「またか」で片づけられてしまいやすく、結果として記録が残りにくいという構造的な問題を抱えています。こうしたチョコ停が繰り返されるのは、決して現場担当者の怠慢によるものではありません。

設備が停止した際、現場で最優先されるのは原因の記録よりも再稼働だからです。そのため、停止直前に何が起きていたのか、装置や作業者がどのような状態だったのかといった重要な情報が十分に残らないまま、次の作業へ移ってしまうのです。

項目	チョコ停	ドカ停
停止時間	数秒～数分	数十分～数時間以上
復旧難度	低い(自然復旧が多い)	高い(修理・部品交換が必要)
原因の把握しやすさ	難しい(記録が残りにくい)	比較的容易（重大トラブルとして認識される）
生産性への影響	見えにくいが累積で大きい	停止直後から大きな影響が出る

2.ライン停止・チョコ停の原因究明が難しい3つの理由

①復旧が優先されて、記録が後回しになる

現場では「止まったら、まず動かす」が基本です。この判断自体は正しいものです。一方で、チョコ停は短時間で復旧するため、原因確認が後回しになりやすいという弱点があります。

②PLCアラーム履歴だけでは、設備停止の原因が分からない

PLCには停止や異常の履歴が残ることがありますが、アラーム番号や信号の変化だけでは、現場で実際に何が起きていたのかまでは十分に把握できない場合が少なくありません。
たとえば、同じ異常信号が記録されていたとしても、その原因がワークの斜め投入によるものなのか、作業者が一時的に安全エリアへ立ち入ったためなのか、あるいは部品の引っかかりによるものなのかによって、講じるべき対策は大きく異なります。

③原因の手掛かりが残らず、根本対策につながりにくい

チョコ停の中には、設備が止まっても決定的な原因がすぐには見えにくいケースがあります。
また、停止直後は復旧が優先されるため、現場で何が起きていたのかを十分に確認できないまま運転再開してしまうことも少なくありません。
その結果、アラーム履歴だけでは原因を絞り込めず、同じような停止を繰り返しやすくなります。

3.チョコ停対策のカギは「停止前後の状況を残すこと」

ここまで見てきたように、チョコ停対策の難しさは、必要な記録が十分に残りにくい点にあります。
必要なのは、単に停止したという事実だけではなく、停止の直前直後に現場で何が起きていたのかを把握できる情報です。

停止した瞬間だけを見ても原因が分からない場合であっても、少し前から振り返って映像を確認することで、ワークの流れに違和感があったことや、装置の一部が通常とは異なる動きをしていたこと、あるいは作業者の動きが影響していたことなど、原因を探るための手掛かりが見えてくることがあります。

4.工場カメラを”設備用ドラレコ”として使う考え方

この「停止前後の状況を残す」という目的に対して、有効な手段のひとつがカメラです。 車のドライブレコーダーが事故前後の映像を残すように、工場でも設備停止の前後映像を残せれば、原因究明に役立ちます。
この意味で、カメラは“設備用ドラレコ”として考えると分かりやすいです。さらに、カメラは防犯だけでなく、次のような用途にも使えます。

✓ 作業手順や動線の見直し

✓ 危険エリアへの侵入確認

✓ 品質トラブル発生時の状況把握

✓ 現場改善のための見える化

つまり、単なる録画装置ではなく、現場改善のための情報源として使えることが、本来の価値です。

5.ただし、固定カメラだけでは限界がある

ここは大事な点です。カメラを設置しただけで、すぐに原因究明ができるとは限りません。

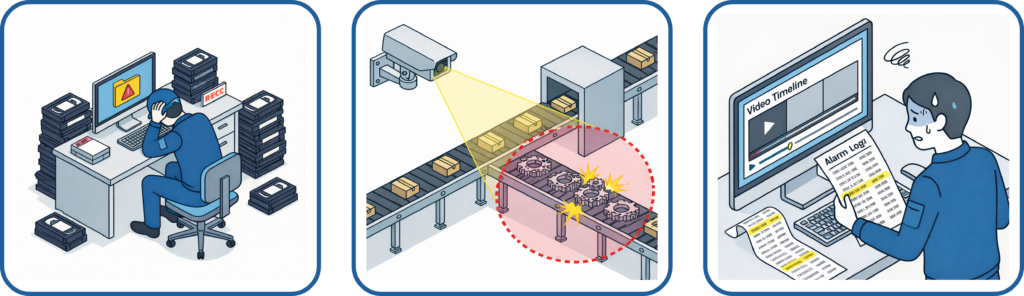

①常時録画は、見返す手間がかかる

常時録画していても、後から長時間の映像を見返して停止の瞬間を探すのは大きな負担です。たとえば１日８時間稼働の現場では、１回のチョコ停の瞬間を探すだけで数十分かかるケースも珍しくありません。
この作業負担が積み重なると、せっかく映像が残っていても確認されないまま終わってしまいます。

②死角や画角の問題がある

固定カメラでは、肝心な場所が映っていないことがあります。また、映っていても小さすぎて確認しにくいこともあります。
設備の構造上、カメラを置ける位置が限られる現場では特にこの問題が起きやすく、「映像はあるが、肝心な箇所が映っていなかった」という状況になりがちです。確認したい場所に合わせて画角を変えられるカメラを選ぶことが、現場での使い勝手に大きく影響します。

③映像と設備情報が結び付いていない

映像は残っていても、「どの停止や異常と対応しているのか」が分からないと、原因究明には使いにくいままです。PLCのアラーム履歴と映像が別々に管理されていると、「このアラームが出たときの映像はどれか」を手作業で照合しなければなりません。
この照合作業自体が負担になり、結果として映像が活用されないまま終わってしまうことがあります。重要なのは、録れていることではなく、使える映像として確認できることです。

6.PLCアラームとカメラ映像を連携させると何が変わるのか

固定カメラの限界を補う方法として有効なのが、設備の異常信号と映像を結び付ける仕組みです。たとえば、PLCアラームなどの設備信号をきっかけに、異常発生の前後映像を自動で保存できるようにすると、異常が起きた際にどの場面を確認すればよいかが分かりやすくなります。

また、設備の状態に応じて録画や通知を連携できれば、単なる常時録画よりも、現場で使える映像として活用しやすくなります。 具体的には、次のような活用が考えられます。

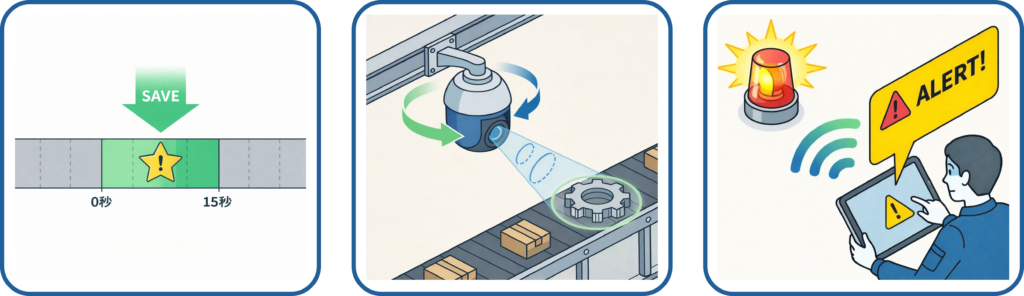

①設備信号を起点に、前後映像を自動保存する

特定のアラームが出た前後数秒の動画を保存する、といった使い方ができれば、必要な場面だけを効率よく残せます。

②向きを変えたり拡大できるカメラで、見たい場所を確認しやすくする

PTZカメラ（向きを変えたり拡大したりできるカメラ）を使うと、異常箇所に応じて画角を調整しやすくなります。固定カメラの死角や「小さすぎて見えない」という課題を補えます。

③通知や外部機器連携によって、異常に気付きやすくする

設備の状態に応じて、信号灯やブザーなどの外部機器と連携できると、異常への気付きやすさが高まります。映像記録だけでなく、現場での初動対応を支える仕組みとしても活用しやすくなります。

ここで見逃せないのが、既存PLCプログラムを変更せずに導入できるかどうかです。
チョコ停対策にカメラ連携を取り入れたいと思っても、PLCプログラムの変更が必要になると、設備停止を伴う調整や現場負担が大きくなり、導入のハードルが高くなりがちです。

その点、既存PLCプログラムを変更せずに後付けできる仕組みであれば、既存設備への影響を抑えながら、必要な映像記録や監視を追加しやすくなります。「チョコ停の原因究明を進めたいが、設備改造はできるだけ避けたい」という現場にとって、これは大きなメリットです。

7.導入前に確認すべき5つのチェックリスト

工場カメラをチョコ停対策に活かすなら、導入前に次の点を整理しておくと失敗しにくくなります。

✓ どの停止・アラームをきっかけに映像を残したいか

✓ どのエリア、どの箇所を見たいか

✓ 固定カメラで足りるか、画角を変えられるカメラが必要か

✓ 映像の記録だけでなく、通知や安全確認にも活用したいか

✓ 既存設備やPLCへの影響をどこまで抑えて導入したいか

8.こんな現場で特に効果を発揮します

①チョコ停の原因を当日中に突き止めたい現場

停止直後に前後映像をすぐ確認できれば、記憶が新しいうちに原因を切り分けやすくなります。

②固定カメラだけでは見たい箇所を確認しづらい現場

固定カメラだけでは、確認したい箇所が小さく映ってしまったり、設備の動きに応じて見たい場所が変わったりする現場では、画角を変えたり拡大したりできるカメラとの組み合わせが有効です。

③安全確認や通知もあわせて行いたい現場

映像記録だけでなく、映像解析システムによる検知結果や設備状態を外部通知や信号灯と連携できれば、安全面の見える化や初動対応にも役立ちます。

9.よくある質問

Q. カメラを付けるだけでチョコ停対策になりますか？

いいえ、カメラを設置するだけで十分とは限りません。重要なのは、
①停止の前後映像を必要な形で残せること、
②設備情報と映像を結び付けて確認できること、の2点です。

Q. チョコ停の記録には、どんなカメラが向いていますか？

設置場所と「何を確認したいか」によって、適したカメラは変わります。特定箇所を常時監視するなら固定カメラ、確認したい場所が複数あったり異常箇所に応じて画角を変えたい場合はPTZカメラが有効です。

解像度はフルHD（1080p）以上を目安にすると、ワークのズレや部品の引っかかりなど細部の確認がしやすくなります。また、カメラの種類だけでなく、設備の異常信号と映像を連携できるかどうかも重要な選定ポイントです。

Q. 既存設備やPLCへの影響が心配です

導入前に、既存設備やPLCへの影響を抑えられるかは、重要な確認ポイントです。PLCプログラム変更を必要とする仕組みは、導入ハードルが高くなりがちです。既存プログラムを変更せず後付けできるシステムかどうかを、事前に確認することをお勧めします。

Q. まずは一部の設備だけで試すことはできますか？

はい。まず特定の設備から始める方法は有効です。実際の停止や運用に合わせて、必要な映像・導入範囲を見極めやすくなります。小さく始めて横展開するアプローチは、現場への影響を抑えながら効果を確認できるため、多くの現場で採用されています。

10.まとめ——「録れている」から「使える映像がある」へ

チョコ停は短時間で復旧するため軽く見られがちですが、原因が曖昧なまま再発を繰り返すと、生産性への影響は小さくありません。そのため、重要なのは、ただ映像を残すことではなく、停止前後を確認できる“使える映像”として残すことです。設備の異常信号と映像を連携させられれば、原因究明のスピードと精度を高めやすくなります。

さらに、既存PLCプログラムを変更せず、後付けしやすい仕組みであれば、現場負担を抑えながら始めやすいという利点もあります。
こうした考え方を具体的な仕組みとして実現する選択肢のひとつが、i-PROカメラと弊社ソフトウェア アプリ Connected PLC for i-PRO を組み合わせた、スマート工場向けAIカメラソリューションです。

PLCアラームと同期した映像記録や、チョコ停発生前後の状況確認、既存設備への後付け導入などを通じて、原因究明や現場改善に役立てることができます。
「原因不明のチョコ停を減らしたい」、「映像はあるが活かせていない」、「設備改造の負担を抑えながら、カメラ連携を導入したい」

そのような現場では、まずは製品ページで活用シーンや特長を確認し、自社設備への導入可否や運用方法を相談してみるのがおすすめです。
