PLCプログラムを変えずにAIカメラを既設ラインへ追加する方法を解説

前回の記事では、チョコ停の原因究明にカメラが役立つ理由と、「設備の異常信号と映像を連携させる」という考え方を紹介しました。

今回は「では、実際にどうやって繋ぐのか」に焦点を絞ります。PLCプログラムを変えたくない、大がかりな工事はしたくない、まず1台から試したい——そんな現場担当者に向けて、Ethernetケーブル1本でAIカメラをPLCに接続するという考え方と、その現場での変化を解説します。

1.工場DXが進まない、本当の理由

「DXを進めよう」という号令は、どの工場でも聞こえてきます。しかし現場では、なかなか動き出せないのが実情です。なぜなのでしょうか。

よく挙げられる理由としては予算がない、人手が足りないといったものがありますが、実際に現場担当者と話していると、もう少し踏み込んだ本音が見えてきます。多くの場合、「何から手をつければいいのか分からない」という戸惑いが根底にあります。DXと聞くと、全社的なシステム刷新や大規模なIoT基盤の構築といった大きな取り組みが想起されがちで、そのスケール感が現場レベルの担当者にとって自分たちには難しいという心理的ハードルを生んでしまっているのです。

さらに、仮に現場から改善案を出したとしても、それがスムーズに通るとは限りません。たとえば、カメラを1台導入したいというシンプルな提案であっても、PLCに影響はないか、セキュリティは問題ないか、費用対効果をどう示すのか、といった検討事項が次々と浮上します。結果として、稟議を通すための準備に多くの時間と労力を費やし、気がつけば半年が経ってしまう——こうしたケースは決して珍しくありません。

加えて、失敗したときの責任が怖いという心理も大きく影響しています。PLCプログラムに手を加えて不具合が発生すれば、ライン停止につながる可能性があります。その責任を誰が負うのかを考えると、リスクを取って新しい取り組みに踏み出すよりも、現状維持を選ぶほうが「安全」に感じられてしまうのです。

これらは決して個人の能力や意欲の問題ではなく、構造的に動き出しにくい環境が存在していることを示しています。だからこそ、最初の一手は「小さく、安全で、成果が見えやすい」ものである必要があります。PLCプログラムに手を加えることなく、Ethernetケーブル1本でカメラを接続するというアプローチは、このような停滞した状況を打破するための有効な入口となります。

2.PLCプログラムを「変えない」ことが、なぜそこまで重要なのか

PLCは工場のラインを制御する心臓部です。プログラムに1行でも誤りがあれば、ライン停止につながります。変更後のデバッグ・テスト・承認フローを含めると、カメラを1台追加するだけのはずが数週間〜数ヶ月のプロジェクトに膨らむことも珍しくありません。さらに見落とされがちな問題があります。

それは、PLCプログラムの変更が誰でも承認できるわけではないという点です。製造部門だけでは判断できず、設備部門・情報システム部門・外部のシステムインテグレーターまで巻き込む稟議が必要になる現場が多い。

「やる気はある。でも承認が下りる前に状況が変わってしまった」——こうして現場の改善意欲は削られ、DXは掛け声だけになっていきます。だからこそ、PLCプログラムに手を加えない接続方法には、技術的な意味だけでなく、組織的・心理的なメリットがあります。

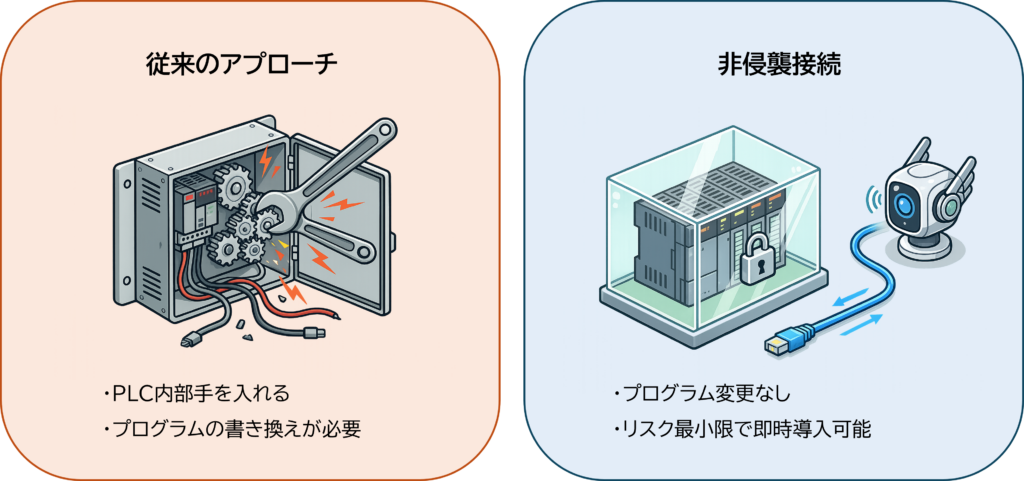

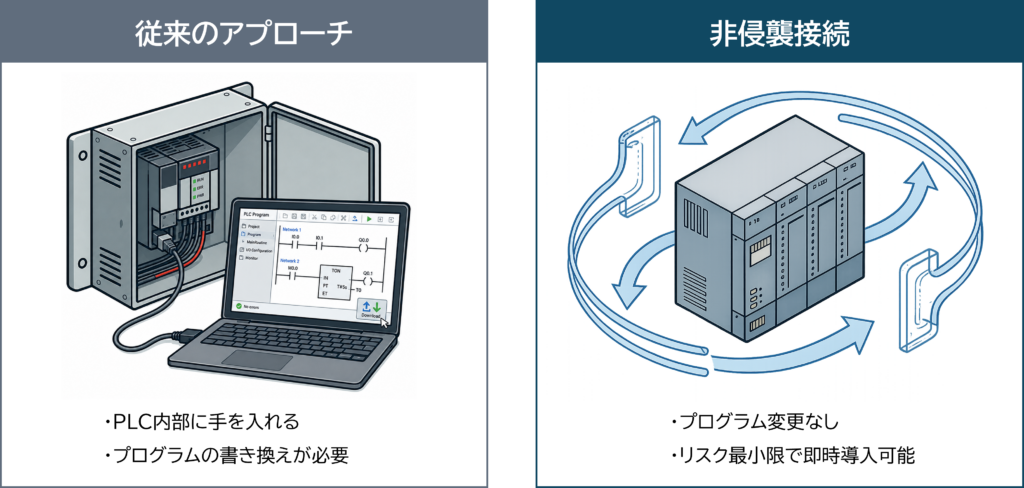

3.「非侵襲接続」とは何か——PLCのデータを"読むだけ"にする仕組み

PLCに触れずにカメラと連携する方法は、「非侵襲接続」と呼ばれます。「侵襲」とはもともと医療用語で「体に手を加えること」を意味しますが、ここでは既存のシステムに変更を加えることという意味合いで使われています。その仕組みは非常にシンプルです。

AIカメラ側のアプリケーションがPLCのデータを読み取ることで動作し、PLCへデータを書き込むことは行いません。つまり、PLC側のプログラムを変更する必要がないため、既存の設備に影響を与えずに導入できる点が大きな特徴です。

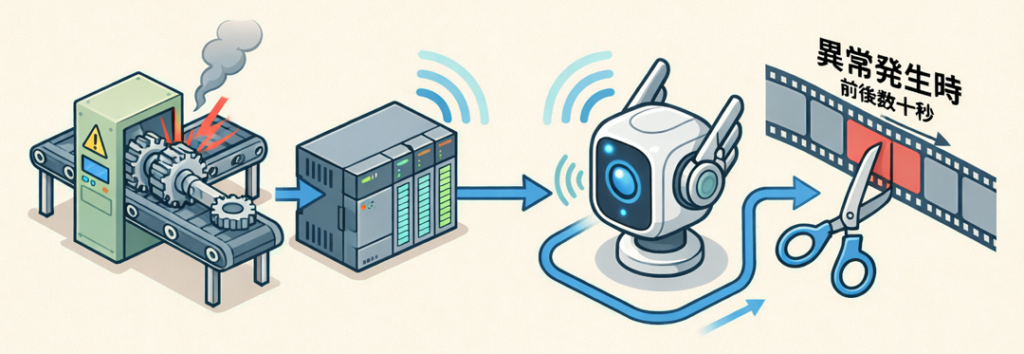

イメージとしては、PLCが発信している信号を「傍受する」ような感覚に近いと言えるでしょう。PLCはこれまで通り何も変わらず動き続け、その裏側でカメラが「アラームが発生した」という情報を受け取り、それをトリガーとして録画を開始します。

この方式を活用することで、例えばPLCのアラームをトリガーにした自動録画や、チョコ停発生の前後映像の自動保存といった運用が可能になります。また、異常が発生した箇所にカメラを向ける自動追尾や、警報装置への通知連携といった応用も実現できます。

一方で、あらかじめ理解しておきたいポイントもあります。PLCへの書き込みを伴う処理、たとえば「カメラが危険を検知した際にラインを自動停止させる」といった双方向の制御については、別途PLCプログラムの変更が必要になります。

あくまで非侵襲接続は読み取りを前提とした仕組みであるため、できることとできないことの境界を整理しておくことで、導入設計をよりスムーズに進めることができます。

4.どんな現場・設備が向いているか——導入適性チェック

非侵襲接続が有効に機能する現場には、いくつかの特徴があります。主に、現場の事象とデータが十分に紐づいていないケースや、設備変更に制約がある環境、または段階的な導入を前提とした改善方針を取っている場合に適しています。

①チョコ停の頻度は高いが、原因が「なんとなく」しか分かっていない

「たぶんセンサーの誤検知だと思う」「作業者の動きが影響しているかもしれない」——この「たぶん」をなくすことが、映像連携の最大の価値です。原因が曖昧なまま再発を繰り返している現場ほど、導入効果が出やすい。

②PLCのアラーム履歴は残っているが、現場状況との紐づけができていない

アラーム番号は分かる。でも、その瞬間に現場で何が起きていたかは分からない——この「情報の欠落」を映像で補うのがこの仕組みの本質です。PLCのアラームログが既に蓄積されている現場ほど、映像との連携で一気に分析精度が上がります。

③設備改造の稟議が通りにくい、または時間がかかる

「PLCには触れない・LANケーブルを繋ぐだけ」という提案は、稟議のハードルが下がりやすい。組織的に「動き出しにくい」環境にある現場こそ、この方法が有効です。

④まず1台・1ライン・1工程から試したい

全社展開を前提にしない。特定の設備だけで効果を確認してから広げたい——そういうスモールスタートの方針と相性がよい接続方法です。

一方で、非侵襲接続が適さない、あるいは導入時に注意が必要な現場もあります。たとえば、古いPLCではEthernetポートがなく、別途アダプタが必要になる場合があります。また、検知結果をPLCへ返してライン制御を行うには、PLCプログラムの変更が必要です。さらに、ネットワークセキュリティが厳しい環境では、情報システム部門との調整に時間がかかることもあります。そのため、事前の仕様確認と関係部門との連携が重要になります。

5.カメラを入れたのに使えなかった——よくある失敗パターンと対策

カメラの導入自体は難しくありません。問題は、導入後に「映像が活かせていない」状態に陥るケースが意外に多いことです。よくある失敗パターンを整理しておきます。

①常時録画で満足してしまった

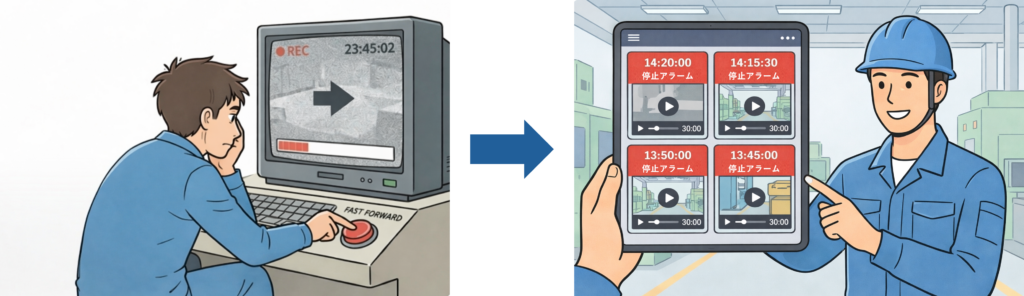

「とりあえずカメラを設置して、常時録画にした」——これが最も多い失敗です。映像は残っている。しかしチョコ停が起きたとき、何時間分もの映像の中から停止した瞬間を探し出す作業が発生する。結局、忙しい現場では「映像を見返す時間がない」となり、カメラはただの防犯装置になっていきます。

対策：設備のアラーム信号と映像を連携させ、停止前後の数十秒だけを自動保存する仕組みを作ること。見返す手間が劇的に減り、原因究明に使える映像として機能するようになります。

②肝心な場所が映っていなかった

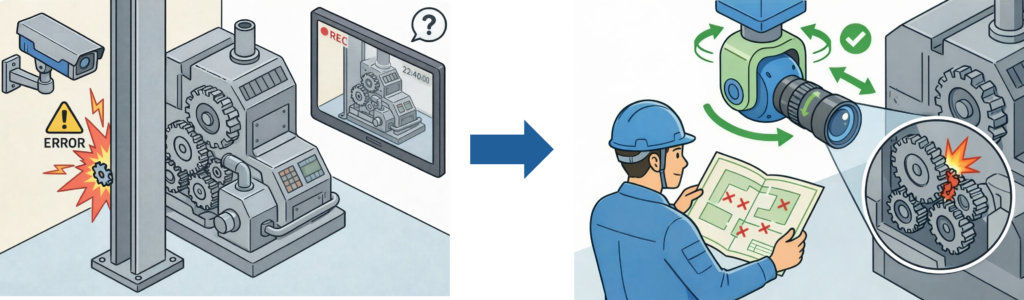

カメラを設置したあとにチョコ停が起き、映像を確認したら「ちょうど死角だった」「小さすぎて何が起きているか分からなかった」というケースも多い。設置前にどこで止まることが多いか、どの部品・動作を見たいかを具体的に整理せずに決めてしまうと起きやすい失敗です。

対策：設置前に、過去のチョコ停の発生箇所をリストアップする。確認したい動作・部品を明確にしたうえで、画角・設置高さ・レンズを選定する。発生箇所が複数あったり、設備の動きに応じて確認場所が変わる場合は、遠隔で向きや拡大率を調整できるカメラの活用も検討しましょう。

③映像と設備情報が切り離されていた

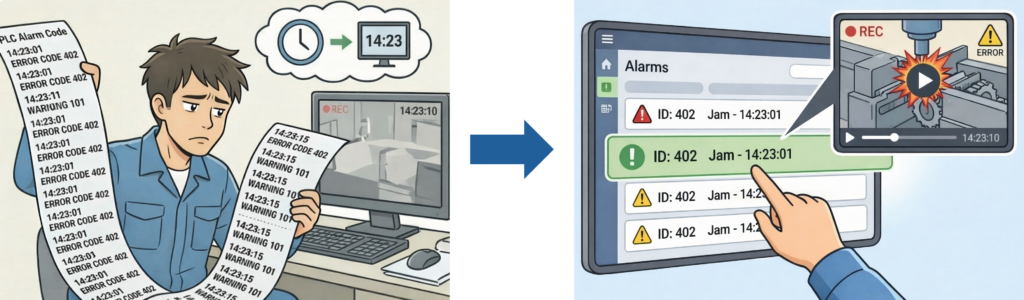

映像は残っている。PLCのアラーム履歴もある。しかし「どのアラームがどの映像に対応するのか」が紐づいていないため、結局どちらも中途半端にしか使えていない——という状態に陥ることがあります。映像システムと設備システムがそれぞれ独立して導入されたときに起きやすい失敗です。

対策：カメラとPLCを連携させた時点で、アラームIDと映像タイムスタンプが自動で紐づく設計にしておくことが重要です。後から紐づけようとすると、運用の手間が増えて形骸化しやすくなります。

6.Ethernetケーブル1本で繋ぐと、現場の何が変わるのか

Ethernetケーブル1本で接続できるというシンプルさは理解できても、実際に現場で何が変わるのかがイメージしづらい方も多いかもしれません。ここでは、実際の運用を例に、導入前後でどのような変化が生まれるのかを具体的に見ていきます。

①チョコ停発生時の対応が変わる

チョコ停発生時の対応も、大きく変わります。従来は、チョコ停が発生すると担当者が現場へ急行し、目視で状況を確認するものの、停止直前に何が起きていたのかは分からず、とりあえず復旧して日報には原因不明と記載される——そして翌週、同じ停止が再発する、という流れが繰り返されがちでした。
一方で、カメラと連携した場合は、PLCのアラームをトリガーに自動で録画が行われるため、担当者はモニター上で停止前後の映像を確認することができます。

その結果、停止時の状況を具体的に把握しやすくなり、設備や作業条件の見直しを通じて再発防止につなげることが可能になります。このように、映像があるだけで原因特定のスピードは大きく変わります。さらに重要なのは、証拠が残ることによって再発防止策の精度が向上する点です。

②引き継ぎと報告の質が上がる

チョコ停の発生状況を映像付きで記録できれば、シフト交代時の引き継ぎが変わります。「14時23分のアラームは、ここを見ると分かる」と映像で説明できれば、口頭だけの引き継ぎと比べて誤解が格段に減ります。管理者への報告書にも、文章だけでなくスクリーンショットで説明できるようになります。

③1台から始めて、横展開できる

最もチョコ停が多い設備からスタートし、映像活用の効果を確認する。成果が出れば、同じ考え方で次のラインへ展開する。大規模なシステム投資を先行させることなく、成果を積み重ねながらDXを広げていけます。

7.よくある質問

Q：PLCが古くても対応できますか？

Ethernetポートが搭載されているPLCであれば、多くの場合対応できます。ただし、Ethernetポートが存在しない古い機種では、アダプタの追加が必要になるケースがあります。型番をもとに、導入前に確認しておくと安心です。

Q：PLCのネットワーク設定変更は「プログラム変更」に該当しますか？

一般的には別の話として扱われます。PLCプログラムの変更とは、ラインの動作ロジック（シーケンスプログラム）に手を加えることです。ネットワークのポートアクセス許可設定はPLCプログラムとは独立しており、情報システム部門で対応できるケースが多いです。

Q：映像データのセキュリティはどうなりますか？

映像データはカメラ本体またはネットワーク上のレコーダーに保存されます。クラウドへの送信は設定で制御可能で、工場内ネットワークの外に出さない構成も取れます。情報システム部門のポリシーに合わせた設計を、導入前に確認しましょう。

Q：カメラの種類はどのように選べばよいですか？

監視対象が1箇所に固定されており、常に同じ画角で記録したい場合は固定カメラが適しています。一方で、チョコ停の発生箇所が複数あったり、発生のたびに確認場所が変わる現場では、遠隔で向きやズームを調整できるカメラが有効です。用途に応じて、これらを組み合わせて運用することも可能です。

8.まとめ——「繋げない」ではなく「繋げる方法がある」

PLCプログラムの変更リスク、承認フローの重さ、設備停止を伴う改造への抵抗感——これらがDXの入口を塞いでいる現場は少なくありません。しかしEthernetケーブル1本で、PLCプログラムに手を加えずにAIカメラを後付けするという考え方は、すでに実用段階にあります。

チョコ停の前後映像が残り、原因究明のスピードが上がり、再発防止策に根拠が生まれる。その第一歩は、大きな投資やプロジェクトを必要としません。

こうした仕組みを実現する選択肢のひとつが、弊社が取り扱うi-PROカメラとConnected PLCを組み合わせたソリューションです。PLCアラームと映像を連携させた自動録画や、既存設備への後付け導入に対応しています。

「自社のPLCで使えるか確認したい」という段階からでも、お気軽にご相談ください。
